CNC-specialværktøj er ethvert skæreværktøj (en pinnefræser, et bor, et gevindbor, en rival eller et formværktøj), der er designet og slebet til den nøjagtige geometri, det materiale og den tolerance, som én bestemt bearbejdningsopgave kræver, i stedet for at blive købt fra hylden. Producenter tyr til CNC-specialværktøjer og professionelle CNC-værktøj-designservices, når standardværktøjer ikke kan nå et element, overholde en tolerance eller køre hurtigt nok til at holde omkostningen pr. emne under kontrol. Kort sagt kan præcisions-CNC-værktøj, der er bygget til dit emne, erstatte flere standardværktøjer, forkorte cyklustiderne og gøre resultaterne gentagelige fra det første emne til det titusinde.
Hvad er CNC-specialværktøj?
CNC-specialværktøj er applikationsspecifikt skæreværktøj, der er konstrueret ud fra en emnetegning, et emnemateriale og en maskinopsætning. Et standardværktøj er designet til at udføre mange opgaver tilstrækkeligt godt. Et specialværktøj er designet til at udføre én opgave særdeles godt.
Ingeniører kan tilpasse næsten alle dele af værktøjet:
- Geometri: Diameter, skærelængde, rækkevidde, halsletning, hjørneradius, rilleantal, spiralvinkel og spidsvinkel.
- Substrat: En fuldkarbidkvalitet eller HSS-Co, valgt ud fra det materiale, der skal bearbejdes.
- Belægning: PVD-belægninger som AlTiN, DLC eller nACo, tilpasset forholdene for varme, slid og spånafgang.
- Form og funktion: Trinbor, kombinationsværktøjer, specielle gevindstigninger eller en profil, der er slebet efter en emnekontur.
- Kølemiddeltilførsel: Kanaler til indvendig køling ved dybe huller og for bedre spånfjernelse.
CNC-specialværktøjer vs. standardværktøjer
Standardværktøjer er bygget til bred anvendelighed, så de fungerer til mange opgaver, men er sjældent optimale til en enkelt opgave. CNC-specialværktøjer tager udgangspunkt i din emnetegning, dit emnemateriale og din maskine, så ingeniørerne kan tilpasse hver eneste dimension til opgaven. Forskellen viser sig i cyklustid, tolerancekontrol og værktøjslevetid. Ulempen er en højere anskaffelsespris, og derfor afhænger det rette valg af emnets kompleksitet og produktionsvolumen. Tabellen nedenfor sammenligner de to side om side.
| Faktor | Standardværktøj fra kataloget | CNC-specialværktøj |
|---|---|---|
| Designgrundlag | Generel anvendelse | Dit emne, dit materiale og din maskine |
| Operationer pr. værktøj | Som regel én | Kan samle flere i ét snit |
| Tolerancekontrol | Begrænset til katalogspecifikationerne | Slebet til den tolerance, du kræver |
| Bedst til | Almindelige elementer, korte serier | Komplekse elementer, gentagen produktion |
| Anskaffelsespris | Lavere | Højere, opvejes som regel af en lavere omkostning pr. emne |
Hvorfor har producenter brug for CNC-specialværktøj?
Producenter har brug for CNC-specialværktøj, når standardværktøjer bliver flaskehalsen for kvalitet, hastighed eller omkostninger.
De seks mest almindelige grunde er:
- Komplekse emnegeometrier: Dybe hulrum, underskæringer, konturer på luftfartsdele og ikke-standardgevind kan ofte ikke nås eller fremstilles med katalogværktøjer. En specialprofil, en forlænget rækkevidde eller en speciel stigning løser problemet direkte.

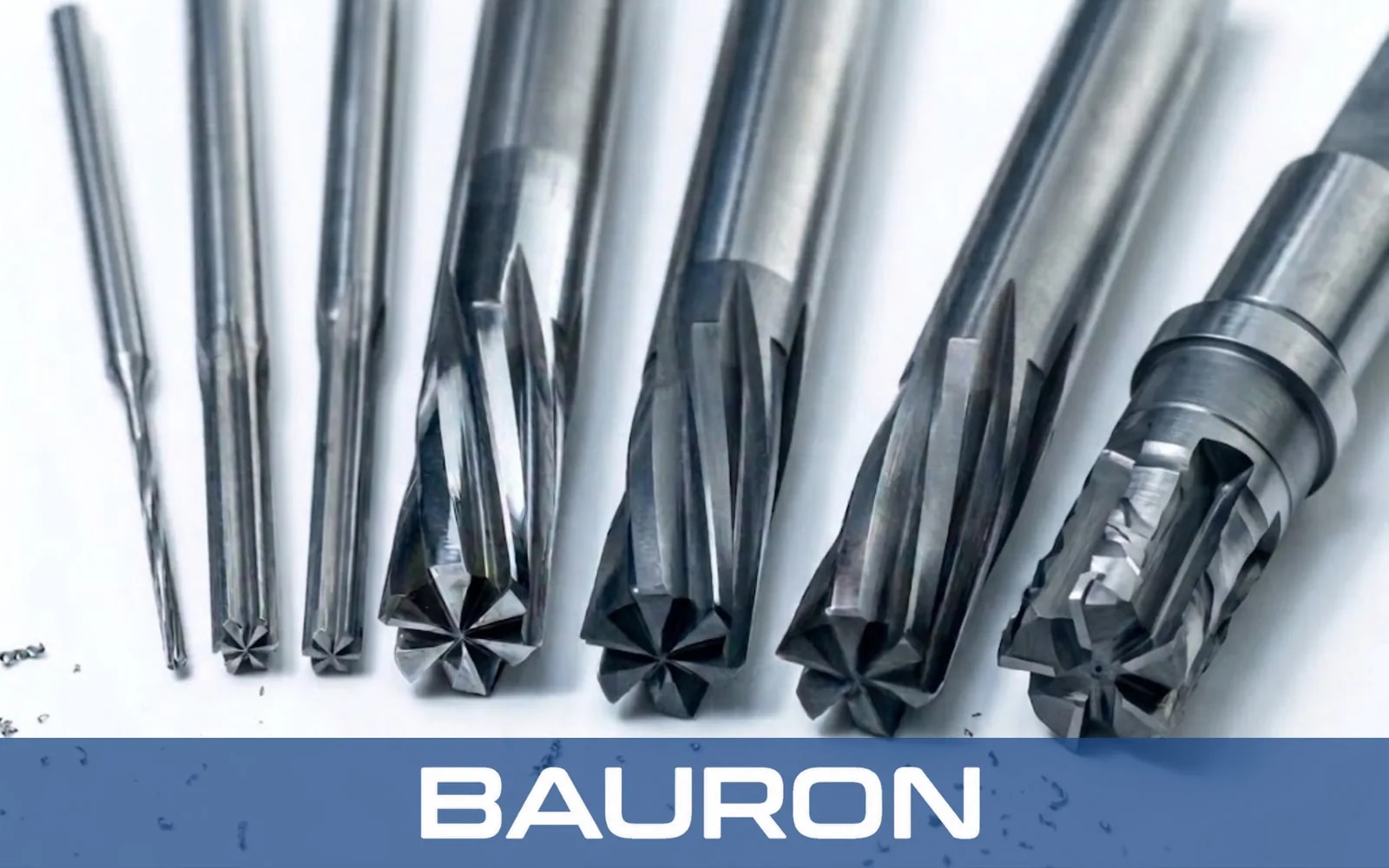

- Snævrere tolerancer: Formålsslebne rivaler kan for eksempel have ulige deling for at undertrykke vibrationer og opnå en boringsnøjagtighed på H7, som universalværktøjer har svært ved at holde.

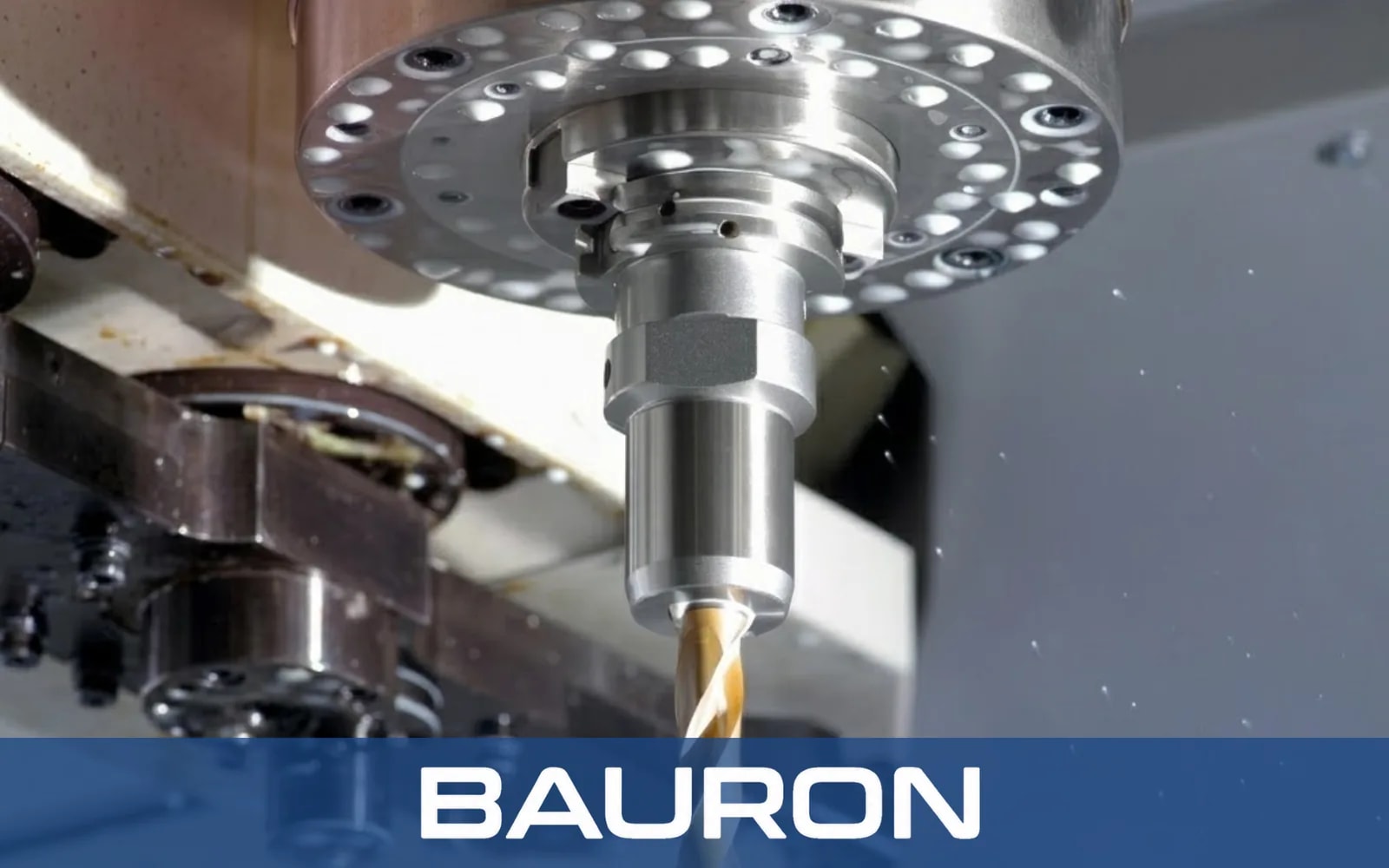

- Kortere cyklustider: Et kombinationsværktøj kan bore, fase og plansænke i ét snit. Færre værktøjsskift betyder mindre stilstand og større gennemløb.
- Længere værktøjslevetid: Den rette karbidkvalitet, skærekantpræparering og belægning til emnematerialet minimerer slid, opbygget skærekant og for tidligt værktøjsbrud.
- Gentagelig produktion: Når et værktøj fremstilles efter en dokumenteret specifikation, yder hver batch det samme. Den ensartethed er vigtig i automatiseret, ubemandet højvolumenproduktion.
- Lavere omkostning pr. emne: Et specialværktøj koster mere i anskaffelse, men besparelserne på cyklustid, kassation, omarbejde og værktøjsskift opvejer som regel forskellen over en produktionsserie.
Sådan fungerer designprocessen for CNC-specialværktøjer
Et velstyret specialværktøjsprojekt går fra tegning til verificeret værktøj i fem faser:
- Gennemgang af krav og tegningIngeniørerne vurderer dine filer, emnematerialet, maskinen og måltolerancerne for at bekræfte gennemførligheden.
- VærktøjskonstruktionTeamet vælger substratet, justerer spiralvinklen og rillegeometrien og vælger den belægning, der passer bedst til applikationen.
- PræcisionsslibningVærktøjet slibes på flerakse-CNC-slibemaskiner, ideelt med måling undervejs i processen for at holde målene.
- Inspektion og dokumentationProfil, rundløb og koncentricitet verificeres, og der leveres certifikater som en materialprøvningsrapport (MTR) eller et overensstemmelsescertifikat (CoC).
- Prototype, derefter produktionEn prøveserie validerer ydeevnen på din maskine, før designet går videre til gentagen produktion.
Sådan vælger du CNC-værktøj-designservices (og hvorfor producenter vælger Bauron)
Den rette partner tilbyder teknisk dybde, verificeret kvalitet og fleksibilitet til at skalere.
Kig efter en leverandør, der tilbyder:
- Design, der gennemgås af ingeniører, ikke kun ordrebehandling.
- Kvalitetssystemer med fuld inspektion og sporbarhed.
- Fleksible seriestørrelser, fra én prototype til højvolumenserier.
- Applikationssupport efter levering, herunder tilspænding, skærehastighed og fejlfinding.
Bauron, en producent af præcisionsværktøjer, er bygget op omkring disse krav:

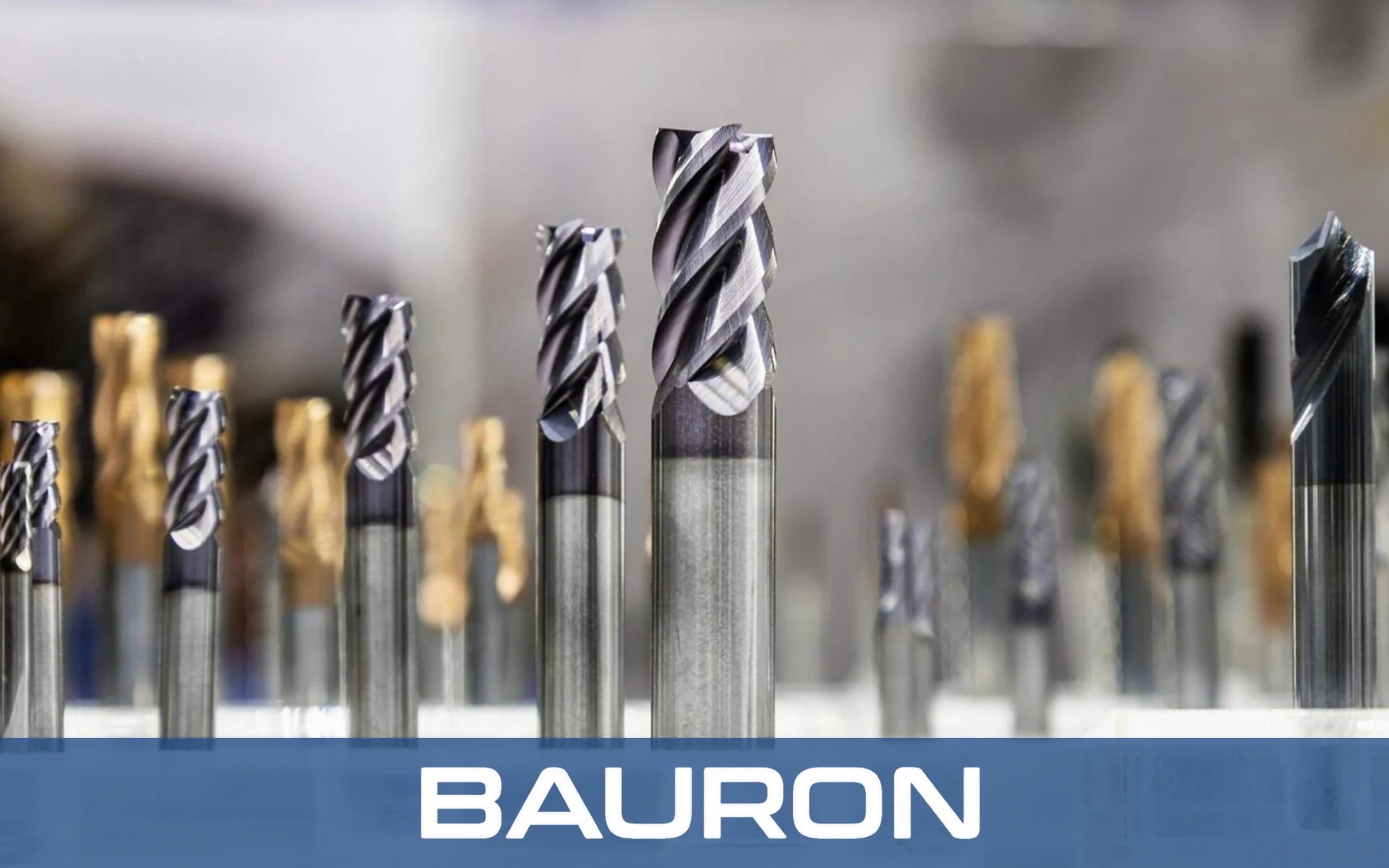

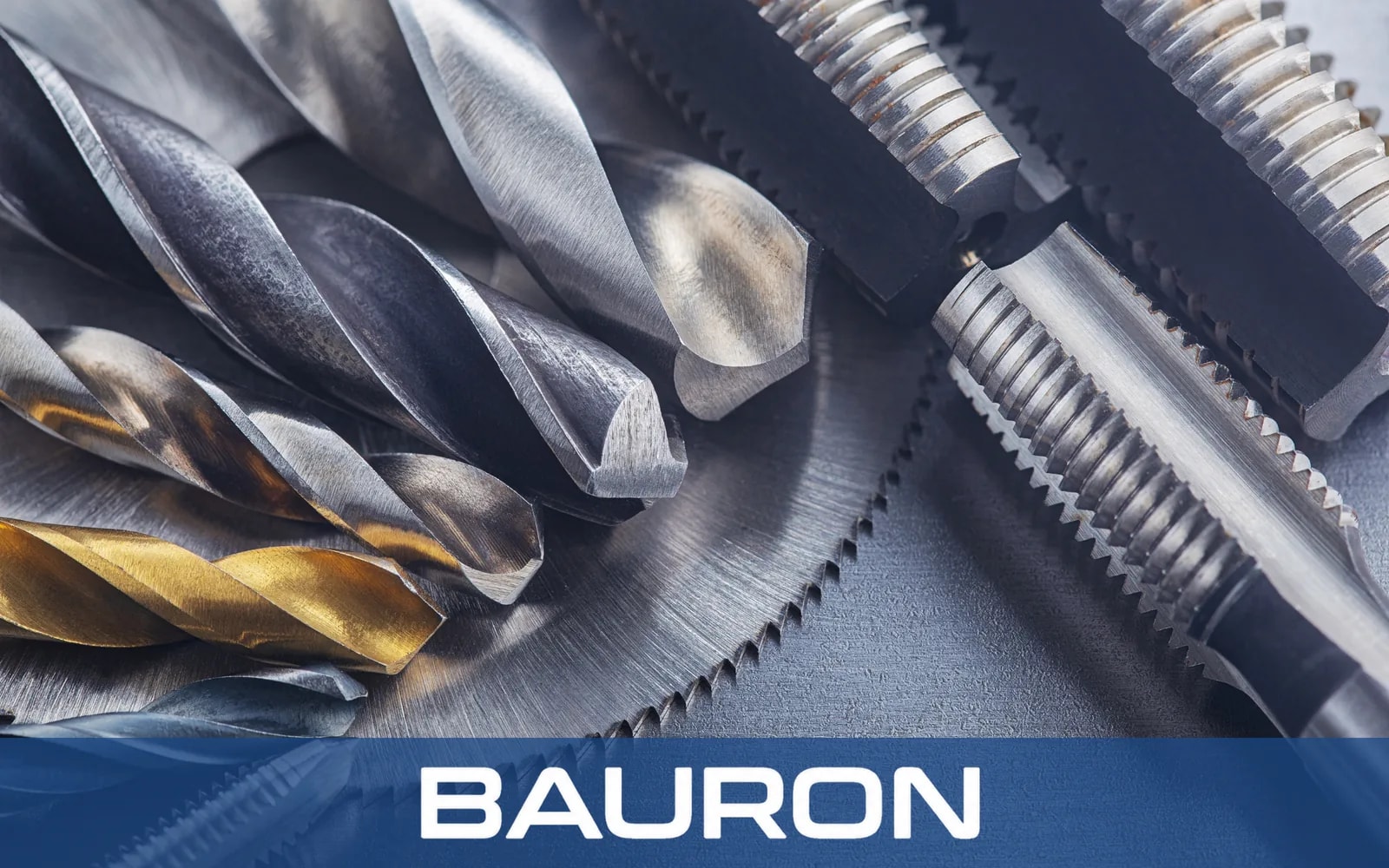

- Fire familier af specialværktøjer: fræsere, bor, gevindbor og rivaler, hver med sin egen online designanmodningsformular.
- Ingeniørgennemgang af hver anmodning samt feedback, der forbedrer fremstillingsegnethed og omkostningseffektivitet.
- ISO 9001:2015-certificeret produktion med 100 % optisk inspektion og CMM-inspektion før afsendelse.
- Fuld dokumentation: MTRs, CoCs og sporbarhed på smeltecharge-niveau.
- Ingen minimumsordremængde for prototyper samt gentagelighed fra parti til parti i højvolumenprogrammer.
- Applikationsteknik, f.eks. gennemgang af CAM-værktøjsbaner, optimering af tilspænding og skærehastighed samt analyse af de grundlæggende årsager til vibrationer.
- Global rækkevidde: kunder betjent i mere end 80 lande.
Konklusion: CNC-specialværktøj gør begrænsninger i bearbejdningen til fordele
CNC-specialværktøj giver producenter et værktøj, der er bygget til netop deres emne, i stedet for et kompromis fra et katalog. Resultatet er hurtigere cyklusser, snævrere tolerancer, længere værktøjslevetid og en lavere omkostning pr. emne. Hvis standardværktøjer begrænser din kvalitet eller dit gennemløb, er CNC-specialværktøjer designet af erfarne ingeniører ofte den mest direkte løsning.
Har du et emne, som standardværktøjer ikke kan klare? Send din tegning til Baurons ingeniørteam. Du får en gennemførlighedsvurdering og et tilbud på en specialfræser, et specialbor, et specialgevindbor eller en specialrival, uanset om du har brug for én prototype eller en fuld produktionsserie. Anmod om specialtilbud eller Spørg en ingeniør for at drøfte din applikation i dag.
