Ethvert maskinværksted støder på et emne, som katalogværktøjer har svært ved at klare: en profil, som intet på lager matcher, en hård legering, der slider pinnefræsere for hurtigt op, eller et enkelt element, der kræver fire værktøjsskift. Et specialskæreværktøj løser disse problemer, fordi det er designet ud fra opgaven, ikke ud fra kataloget. Denne guide forklarer, hvad CNC-specialværktøjer er, de vigtigste typer specialskæreværktøjer (fra en specialpinnefræser til et kombinationsbor), fordelene ved specialværktøjer i karbid, og hvornår specialværktøjer betaler sig.
Hvad er et specialskæreværktøj?
Et specialskæreværktøj er et CNC-værktøj, der er designet og fremstillet til én bestemt bearbejdningsopgave i stedet for at blive valgt fra et standardkatalog. Geometri, dimensioner, substrat og belægning konstrueres ud fra det element på emnet, der skal bearbejdes, emnematerialet, maskinopsætningen og den krævede tolerance. Målet er at bearbejde elementet mere nøjagtigt, hurtigere eller i færre operationer, end standardværktøjer tillader.
Pinnefræsere, bor, rivaler og gevindbor i standardudførelse klarer det meste af den daglige bearbejdning godt. Specialværktøjer kommer til deres ret, når en opgave går ud over standardværktøjernes grænser, for eksempel komplekse konturer på luftfartsdele, boringer med snævre tolerancer i medicinske komponenter eller gentagne elementer i bilindustriens højvolumenproduktion.

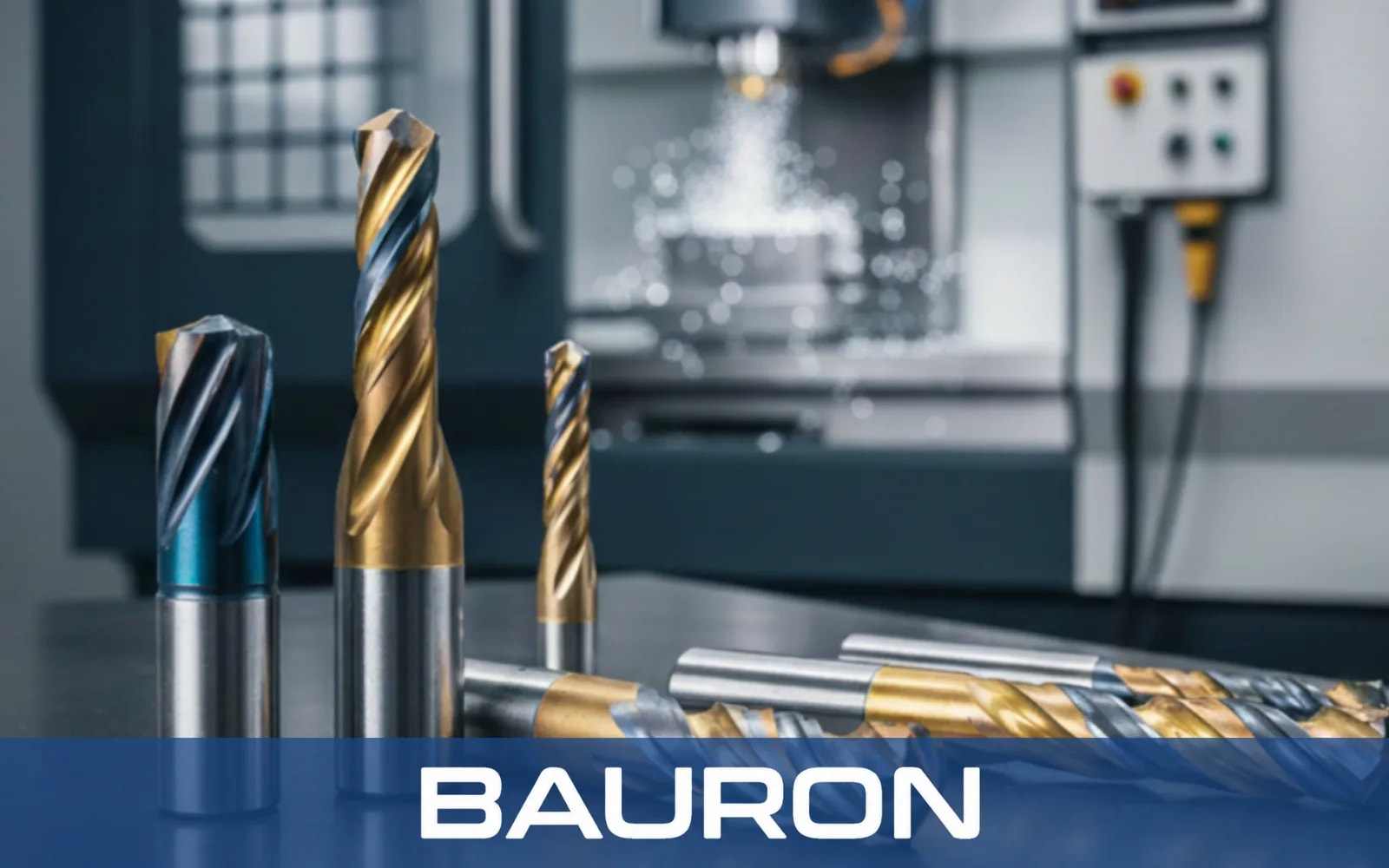

De fleste specialskæreværktøjer slibes af fuldkarbid på grund af materialets hårdhed og slidmodstand. Derefter færdiggøres de med en PVD-belægning som AlTiN, DLC eller nACo, der er tilpasset det materiale, der bearbejdes.

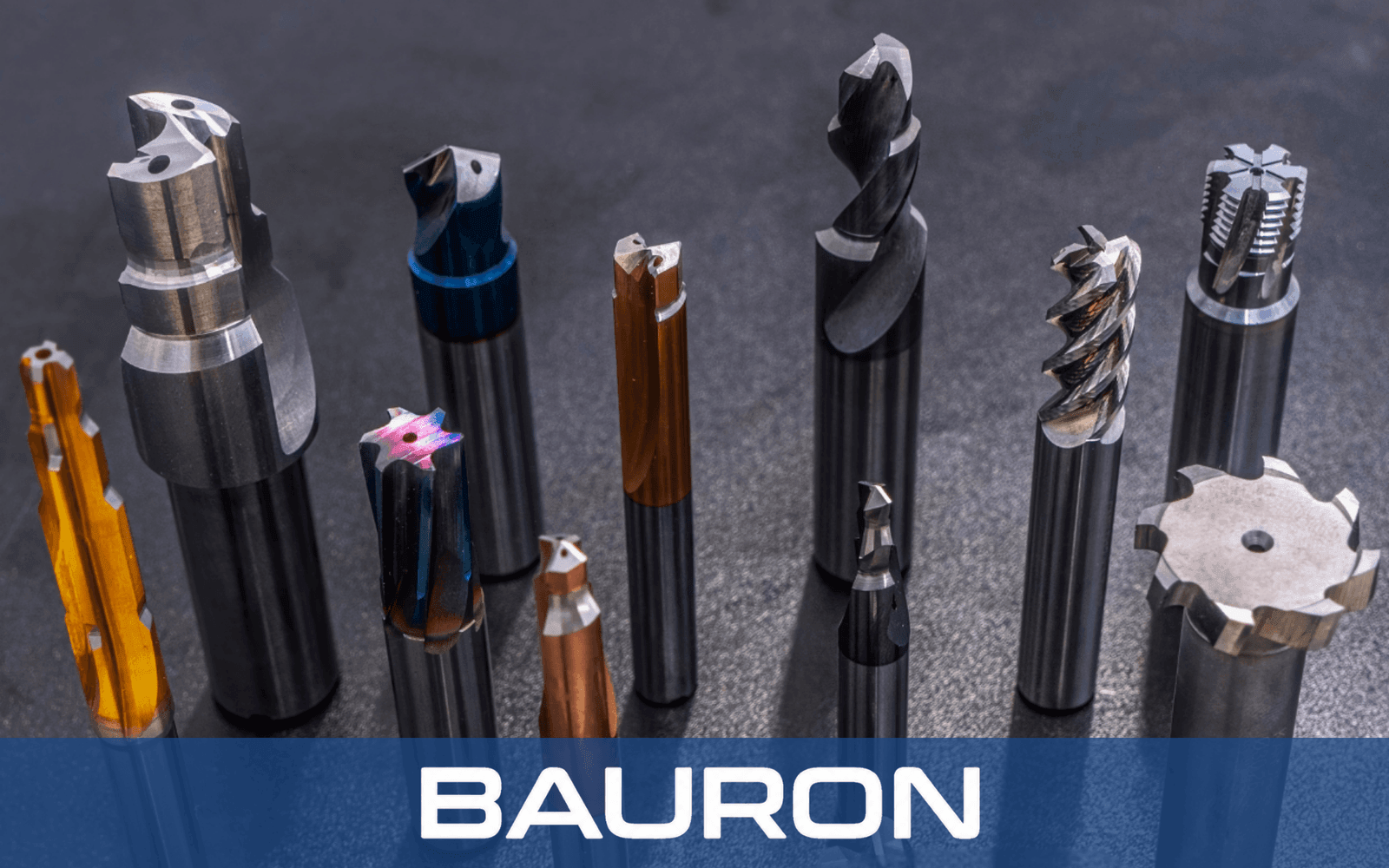

Typer af specialskæreværktøjer
Specialskæreværktøjer findes i flere almindelige udformninger, der hver især er bygget til at løse et bestemt bearbejdningsproblem:
- Specialpinnefræser: En særlig diameter, rækkevidde, halsletning, rilleantal, spiralvinkel eller hjørneradius til dybe lommer, tynde vægge og vibrationsudsatte opsætninger.
- Formværktøjer: Bearbejder en komplet profil, f.eks. en radius, en not eller en kontur, i ét snit.

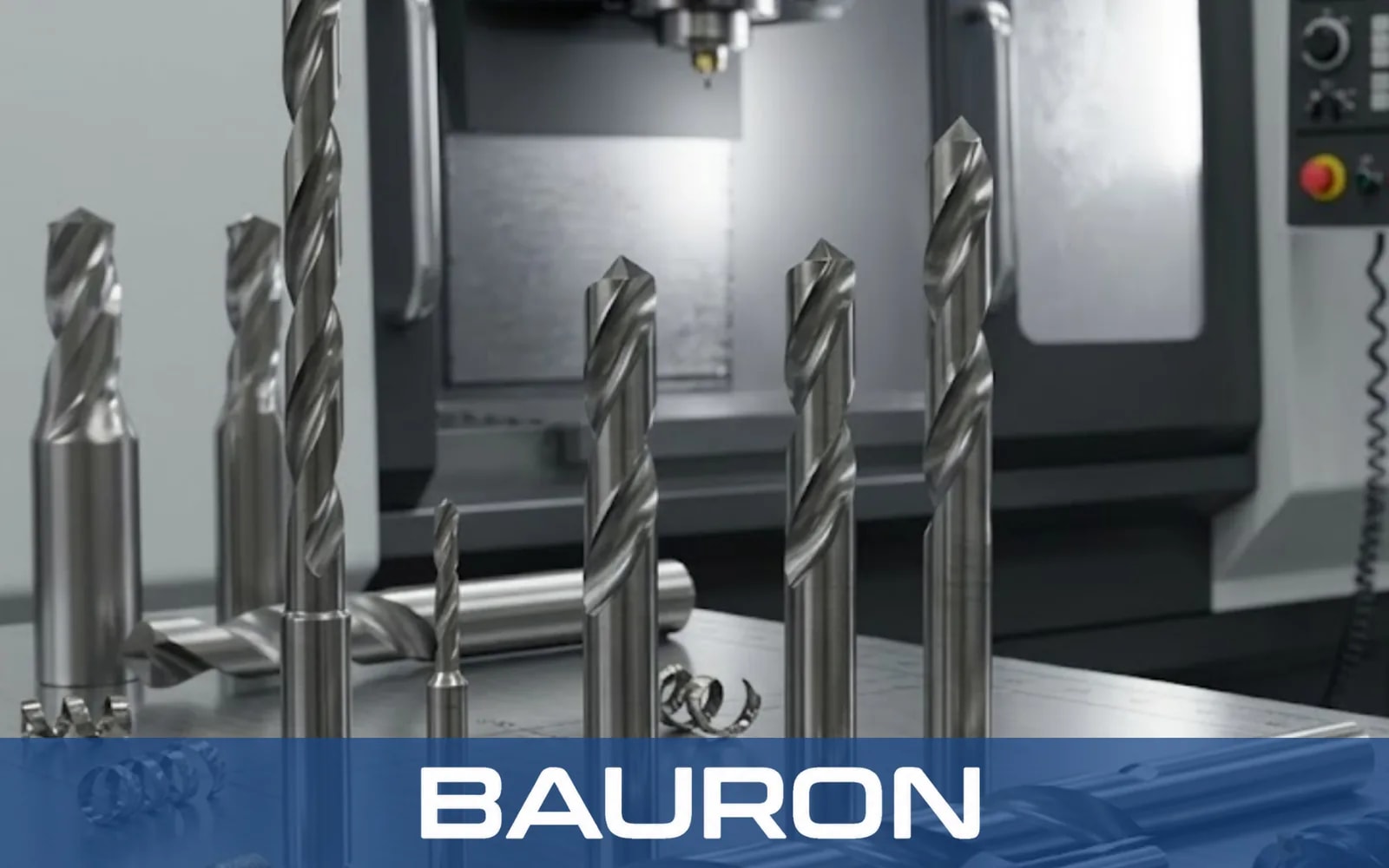

- Trinbor: To eller flere diametre i én operation til plansænkede huller og trinhuller.

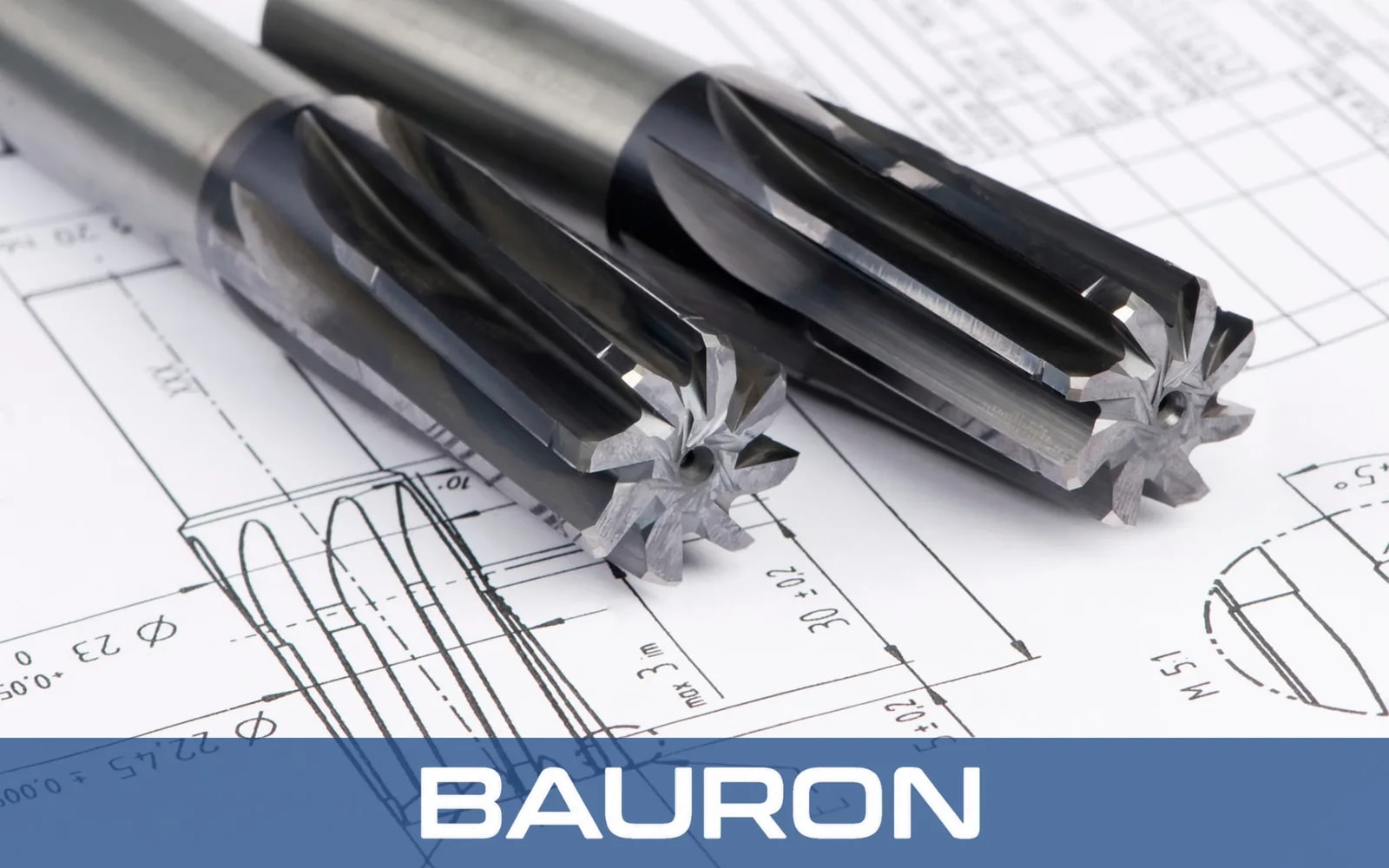

- Specialrivaler: Finbearbejder boringer til ikke-standard diametre eller snævre tolerancer som H7.
- Specialgevindbor: Fremstiller specielle gevindstigninger, gevindprofiler eller størrelser i skærende eller gevindformende udførelse.
- Specialprofilfræsere: Bearbejder svalehaler, T-noter, underskæringer og andre former, som standardværktøjer ikke kan nå.
Fordele ved specialværktøjer og hvornår de bør bruges
Det rette specialskæreværktøj forbedrer mere end en enkelt operation. Det kan løfte produktivitet, kvalitet og ensartethed i en hel produktionsserie.
Vigtige fordele ved CNC-specialværktøjer:
- Færre operationer og værktøjsskift: Ét værktøj udfører arbejdet for flere, hvilket mindsker spindlens stilstandstid og positioneringsfejl.
- Kortere cyklustider: Når et element bearbejdes i ét snit, spares der tid på hvert emne, og besparelsen ganges op over en hel produktionsserie.
- Ensartede dimensioner: Kvalitetskontrollen bliver lettere: Når ét værktøj danner hele elementet, forbliver dets dimensioner de samme fra emne til emne.
- Længere værktøjslevetid i hårde materialer: Specialiseret værktøjsgeometri og belægninger styrer varme, slid og spånafgang i titan, Inconel og hærdet stål.
- Bedre overfladefinish: En optimeret rilleudformning og spiralvinkel reducerer svingninger og vibrationer.
- Lavere omkostning pr. emne: Sparet maskintid og mindre kassation tjener ofte den højere værktøjspris hjem.
Special- vs. standardskæreværktøjer
| Faktor | Standardskæreværktøj | Specialskæreværktøj |
|---|---|---|
| Designgrundlag | Generel brug på tværs af mange emner | Ét bestemt element på emnet |
| Geometri | Katalogstørrelser og -profiler | Enhver diameter, længde, trin eller profil |
| Tilgængelighed | Som regel på lager | Fremstilles på bestilling |
| Pris pr. værktøj | Lavere | Højere |
| Omkostning pr. emne | Kan stige med ekstra operationer | Ofte lavere ved gentagen produktion |
| Bedst til | Almindelige elementer og prototyper | Komplekse elementer, hårde materialer, gentagne opgaver |
Hvornår bør du bruge et specialskæreværktøj?
Overvej specialværktøjer, når:
- Ét element kræver tre eller flere standardværktøjer for at blive færdigt.
- Opgaven gentages ofte eller kører i høj volumen.
- Emnet har en profil, et trin eller en underskæring, som intet katalogværktøj matcher.
- Standardværktøjer slides hurtigt op i dit materiale.
- Du oplever det samme problem med vibrationer, overfladefinish eller måldrift i hver serie.
Standardværktøjer er fortsat det bedste valg til prototyper med skiftende design, meget korte serier og almindelige elementer, der allerede opfylder målene for tolerance og cyklustid.
Hvornår bør du bruge et standardskæreværktøj?
Et specialværktøj er ikke altid det rigtige svar. Standardskæreværktøjer er som regel det bedste valg, når:
- Emnet er en prototype, eller designet ændrer sig stadig.
- Opgaven er et enkeltstykke eller en meget kort serie, som ikke kan opveje designomkostningerne og leveringstiden.
- Elementet er generisk, f.eks. et standardhul, en not eller en lomme.
- Et standardværktøj opfylder allerede dine mål for tolerance, overfladefinish og cyklustid.
- Du har brug for værktøjet med det samme og kan ikke vente på et design, der fremstilles på bestilling.

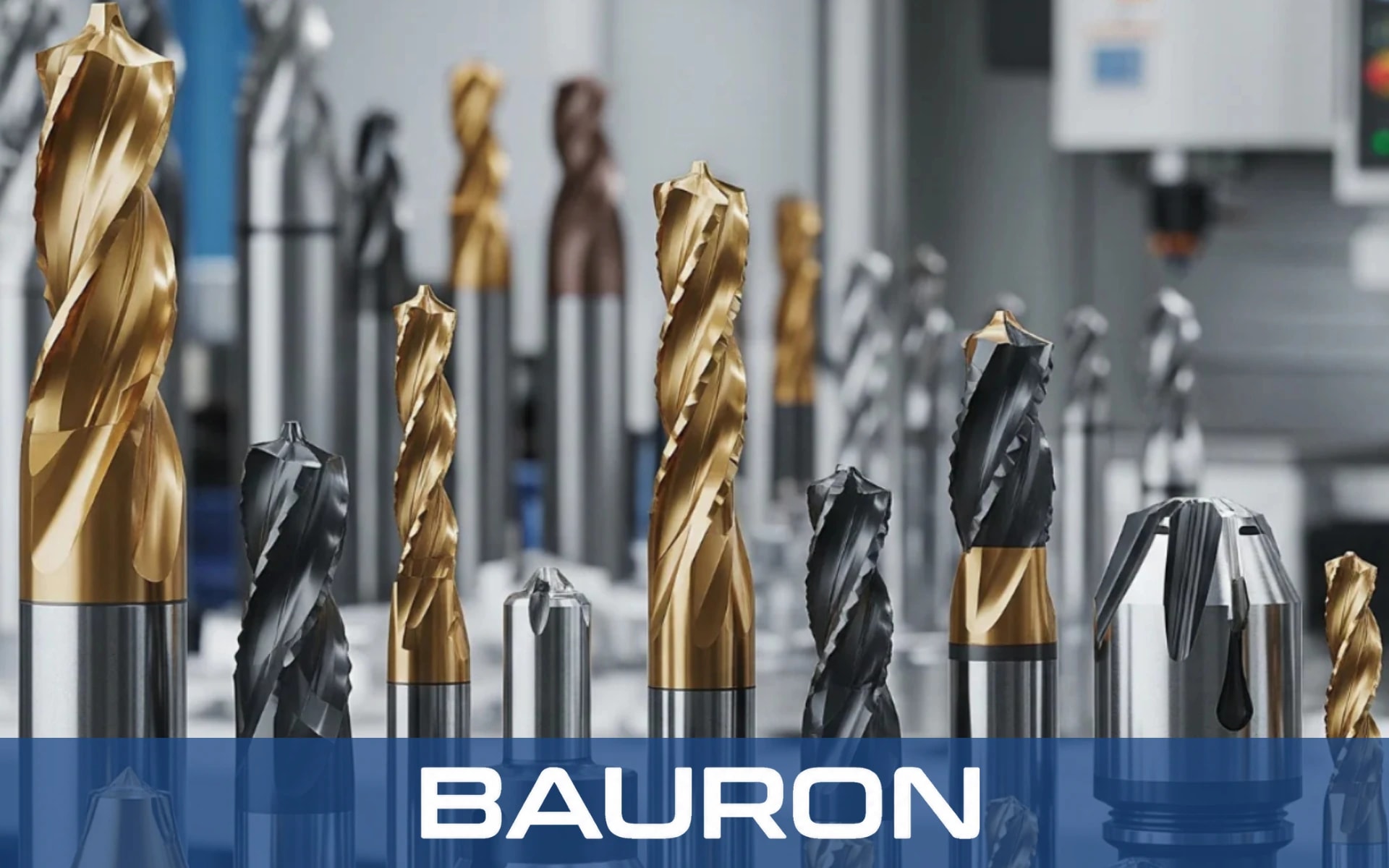

Sådan fremstiller Bauron specialværktøjer i karbid
Bauron omsætter din tegning til et produktionsklart værktøj i fem trin:
- TegningsgennemgangVores ingeniører gennemgår dine STEP-, DXF- eller PDF-filer for at vurdere gennemførligheden.
- Geometri og metallurgiKarbidsubstrat, spiralvinkel og PVD-belægning optimeres til dit materiale og din maskine.
- PræcisionsslibningVærktøjerne slibes på flerakse-CNC-slibecentre med måling undervejs i processen.
- Inspektion og certificeringHvert værktøj inspiceres optisk og med CMM og leveres med materialprøvningsrapporter, et overensstemmelsescertifikat og fuld sporbarhed.
- ApplikationssupportIngeniører hjælper med at optimere tilspænding og skærehastighed, gennemgå CAM-værktøjsbaner og løse vibrationsproblemer.
Bauron er ISO 9001:2015-certificeret, har ingen minimumsordremængde og understøtter alt fra enkelte prototypeværktøjer til højvolumenproduktion.
Få det rette specialskæreværktøj til din applikation
Et specialskæreværktøj er det fornuftige valg, når standardværktøjer tilføjer operationer, slides for hurtigt op eller ikke kan holde din tolerance. Fra en specialpinnefræser til et kombinationsbor eller et gevindbor til specialgevind kan målrettede CNC-specialværktøjer forkorte cyklustiderne, forbedre ensartetheden og sænke din omkostning pr. emne. Til prototyper og almindelige elementer giver standardværktøjer stadig mening, og den rette partner vil fortælle dig, hvad du har brug for.
Kæmper du med et element, som standardværktøjer ikke kan klare? Send din emnetegning til Baurons ingeniører, så får du en gennemførlighedsvurdering og et tilbud på specialværktøj. Få et tilbud eller Spørg en ingeniør i dag for at komme i gang.
